Рукав высокого давления (РВД) — гибкий армированный трубопровод гидравлической системы. На каждом конце РВД после опрессовки — обжатия концевой арматуры прессом — установлен ниппель с определённым типом резьбы. Штуцер насоса, гидрораспределителя или цилиндра имеет собственный тип резьбы, который может не совпадать с резьбой ниппеля РВД. Адаптеры для РВД решают эту задачу: один конец адаптера для РВД совпадает с резьбой ниппеля рукава, второй — с резьбой штуцера оборудования.

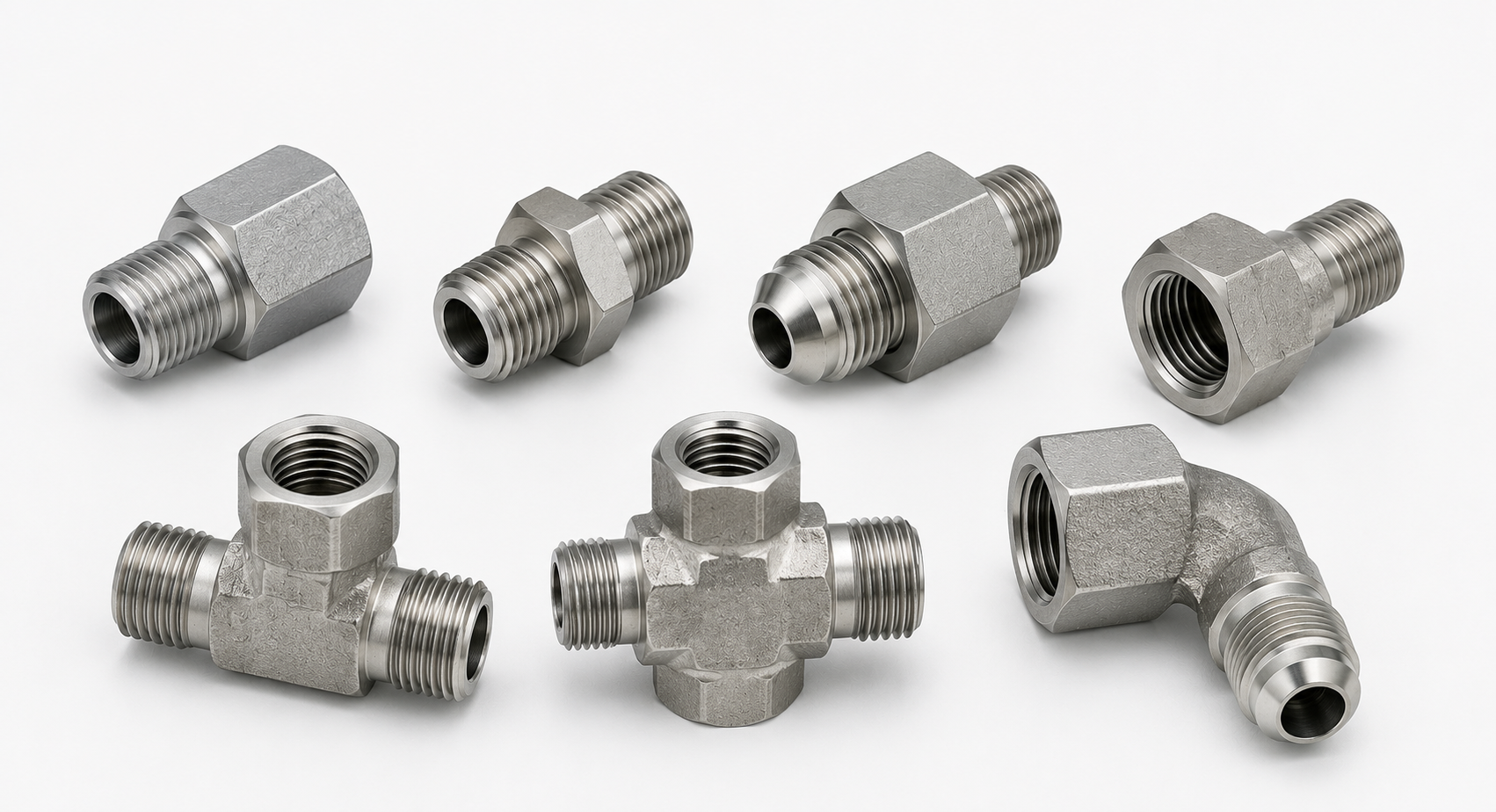

• Прямой адаптер для РВД. Переходник с наружной резьбой одного стандарта на внутреннюю или наружную резьбу другого стандарта. Прямой адаптер для РВД применяется при несовпадении стандартов резьбы ниппеля рукава и штуцера оборудования: например, переход с метрической резьбы M22×1,5 ниппеля на BSP 1/2" штуцера насоса. Это наиболее распространённый тип адаптеров для РВД.
• Тройниковый адаптер для РВД. Разветвляет одну гидравлическую магистраль на две. Тройниковый адаптер для РВД применяется при параллельном подключении двух исполнительных механизмов к одному порту гидрораспределителя. При использовании тройникового адаптера для РВД необходимо убедиться, что насос обеспечивает достаточный расход для питания обоих потребителей одновременно.
• Крестовой адаптер для РВД. Разветвляет магистраль на три направления. Применяется в сложных гидравлических схемах промышленных установок. Крестовой адаптер для РВД создаёт повышенное гидравлическое сопротивление по сравнению с тройниковым, поэтому его применение в высокорасходных магистралях требует расчёта потерь давления.
• Редукционный адаптер для РВД. Переходник с большего диаметра на меньший — и наоборот. Редукционный адаптер для РВД применяется при необходимости подключить РВД меньшего диаметра к штуцеру большего размера.

Тип резьбы — ключевой параметр при подборе адаптеров для РВД. Адаптеры для РВД с несовместимыми стандартами резьбы создают иллюзию правильного соединения при неполном зацеплении витков, что ведёт к срыву резьбы и аварийному выбросу масла под давлением:

• BSP (British Standard Pipe) — дюймовая трубная резьба. Наиболее распространённый стандарт адаптеров для РВД в европейской и азиатской технике. Обозначается дробью: 1/4", 3/8", 1/2", 3/4", 1", 1¼", 1½", 2". Угол профиля резьбы адаптеров для РВД стандарта BSP — 55°. Уплотнение — торцевое через медную шайбу или эластомерное кольцо.
• Метрическая резьба (M). Применяется в адаптерах для РВД немецкого и российского оборудования. Обозначается диаметром и шагом: M12×1,5, M14×1,5, M16×1,5, M18×1,5, M22×1,5, M27×2, M33×2. Угол профиля метрической резьбы адаптеров для РВД — 60°. Уплотнение — конусное (24°) или плоское через мягкую шайбу.
• JIC (Joint Industry Council) — дюймовая резьба с конусом 37°. Стандарт адаптеров для РВД, применяемый в американской технике и нефтегазовом оборудовании. Адаптеры для РВД стандарта JIC уплотняются металл-к-металлу по конусу 37° без дополнительных прокладок, что обеспечивает надёжную герметичность при вибрации.
• ORFS (O-Ring Face Seal). Адаптеры для РВД стандарта ORFS уплотняются через плоское торцевое O-кольцо в проточке торца штуцера. Обеспечивают наилучшую герметичность среди всех стандартов адаптеров для РВД при высоком давлении и интенсивной вибрации. Применяются в прецизионных гидросистемах строительных машин.

• Назначение угловых адаптеров для РВД. Угловые адаптеры для РВД изменяют направление подключения рукава к штуцеру оборудования на 45° или 90°. Применение углового адаптера для РВД позволяет проложить рукав высокого давления в обход конструктивных элементов машины без создания недопустимого изгиба самого рукава. Изгиб РВД у места соединения — одна из наиболее распространённых причин преждевременного разрушения рукава, и именно угловые адаптеры для РВД устраняют эту проблему.
• Поворотные угловые адаптеры для РВД. Разновидность угловых адаптеров для РВД с вращающимся штуцером на стороне подключения к рукаву. Поворотный угловой адаптер для РВД позволяет ориентировать направление рукава в любую сторону после затяжки резьбовой части адаптера для РВД в штуцер оборудования. Это исключает скручивание рукава при монтаже.
• Типоразмеры угловых адаптеров для РВД. Угловые адаптеры для РВД выпускаются в стандартных углах 45° и 90° для всех типоразмеров резьбы — от 1/4" BSP до 2" BSP и от M12×1,5 до M42×2 метрической.

• Углеродистая сталь с цинковым покрытием. Стандартный материал адаптеров для РВД для гидравлических систем с минеральным маслом. Цинковое покрытие адаптеров для РВД толщиной 8–12 мкм защищает от коррозии при контакте с водой и маслом.
• Нержавеющая сталь AISI 316. Адаптеры для РВД из нержавейки применяются в агрессивных средах: морская вода, кислотные и щелочные растворы, пищевое производство. Стоимость нержавеющих адаптеров для РВД в 3–5 раз выше стальных, но срок службы в коррозионных условиях — в 5–10 раз больше.
• Латунь. Адаптеры для РВД из латуни применяются в системах низкого давления (до 100 бар) с водой, воздухом и нейтральными жидкостями. Латунные адаптеры для РВД мягче стальных и не повреждают резьбу штуцеров при многократной сборке-разборке.

• Шаг 1 — определение резьбы ниппеля РВД. Тип и размер резьбы ниппеля рукава указаны в паспорте РВД или на бирке концевой арматуры. Если документация недоступна, резьбу измеряют штангенциркулем и резьбомером: определяют наружный диаметр, шаг и угол профиля резьбы ниппеля.
• Шаг 2 — определение резьбы штуцера оборудования. Аналогично измеряют резьбу штуцера насоса, цилиндра или распределителя. Если стандарты резьбы ниппеля и штуцера совпадают, адаптеры для РВД не нужны. При несовпадении подбирают адаптер для РВД с нужными стандартами резьбы на обоих концах переходника.
• Шаг 3 — выбор типа адаптера для РВД. Если трасса рукава требует изменения направления у штуцера — выбирают угловой адаптер для РВД на 45° или 90°. Если направление трассы прямое, достаточно прямого адаптера для РВД. При необходимости разветвления — тройниковый или крестовой адаптер для РВД.
• Шаг 4 — проверка давления и материала. Рабочее давление выбранных адаптеров для РВД должно быть не ниже максимального давления гидросистемы. Материал адаптеров для РВД должен быть совместим с рабочей жидкостью по химическому составу и температуре.
