Соединение фитингов используют для стыковки труб, рукавов высокого давления и отдельных элементов трубопровода. От правильного подбора деталей и качества монтажа зависят герметичность, безопасность и срок службы системы. Неподходящая резьба, повреждённое уплотнение или неправильный обжим способны вызвать протечку даже при небольшом времени эксплуатации.

В этой статье разберём, как правильно соединить фитинги между собой, какие существуют способы соединения труб и гидравлических шлангов, как выбрать подходящую арматуру и проверить готовый узел. Особое внимание уделим соединению фитингов РВД, работающих при высоком давлении.

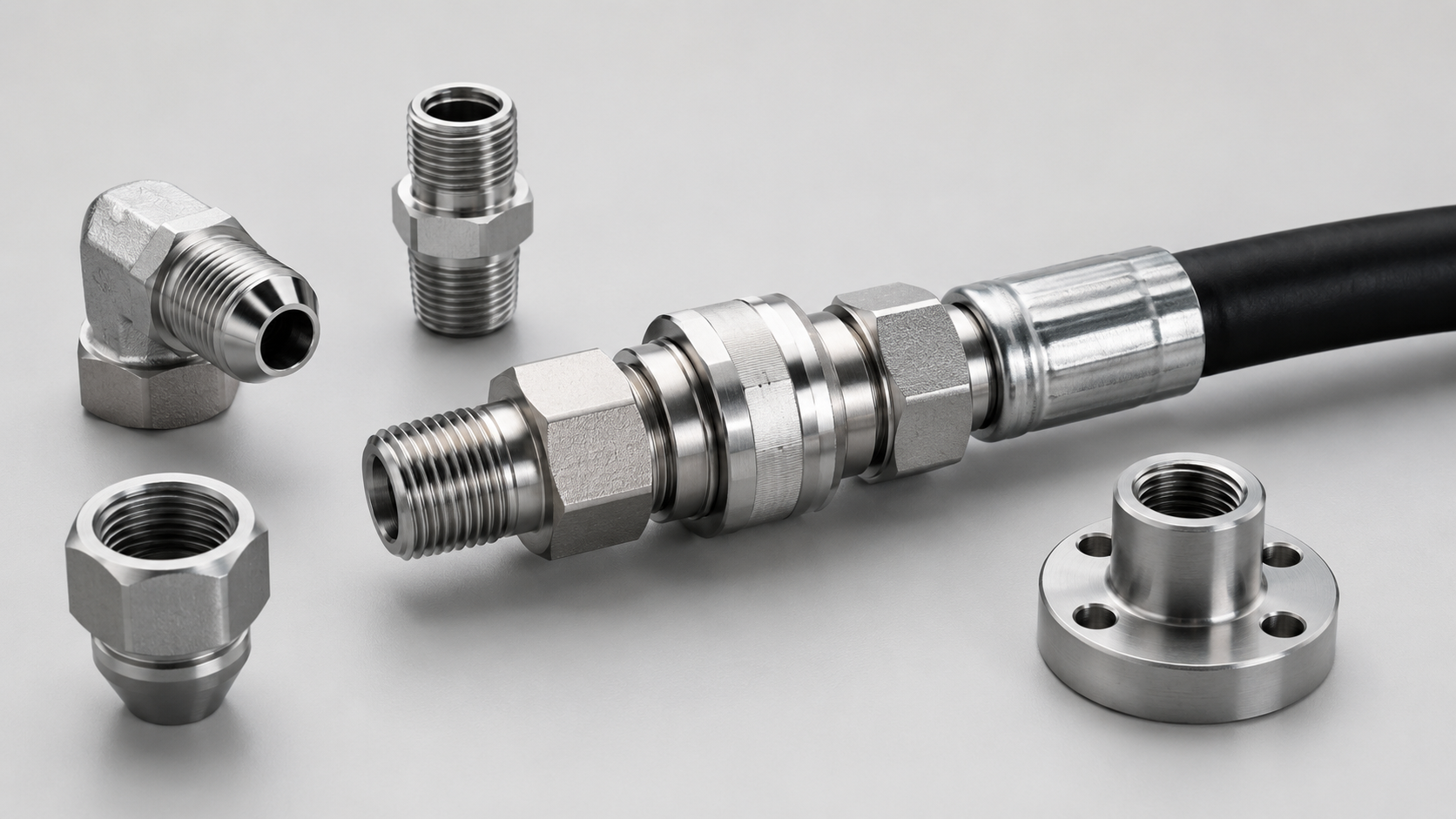

Фитинг — это соединительная деталь, позволяющая подключить трубу, шланг или рукав к другому элементу системы. С помощью фитингов создают прямые и угловые соединения, переходы между диаметрами, ответвления и разъёмные узлы для обслуживания оборудования.

Соединение фитингов должно обеспечивать механическую прочность и герметичность. При этом важно различать фиксацию детали и уплотнение стыка: резьба часто удерживает элементы вместе, а герметичность создаётся конусом, торцевой прокладкой или уплотнительным кольцом.

В гидравлических системах соединительные элементы испытывают вибрацию, импульсы давления и температурные нагрузки. Поэтому для рукавов высокого давления особенно важны совместимость компонентов, правильная затяжка и профессиональная опрессовка.

Способы соединения фитингов отличаются конструкцией, назначением и технологией монтажа. Выбор зависит от материала трубопровода, рабочего давления, температуры и требований к разборке соединения.

Резьбовое соединение

Резьбовые фитинги соединяют детали с наружной и внутренней резьбой. Для монтажа используют муфты, ниппели, переходники, угольники и тройники. Такие соединения встречаются в водоснабжении, промышленном оборудовании и гидравлике.

Резьбовые фитинги удобны при обслуживании, поскольку позволяют демонтировать отдельный узел. Однако совпадения диаметра резьбы недостаточно: необходимо проверить её шаг, профиль и способ уплотнения.

Компрессионное соединение

Компрессионные фитинги фиксируют трубу при помощи гайки и обжимного кольца. При затяжке кольцо деформируется предусмотренным конструкцией способом и обеспечивает удержание трубы. Такой вариант применяют, например, для некоторых металлических и полимерных труб.

Компрессионный фитинг для сантехнической трубы нельзя считать заменой обжимной арматуры РВД. Конструкции рассчитаны на разные нагрузки и требуют разных способов установки.

Прессовое соединение

Пресс-фитинги применяют для создания неразъёмных соединений с использованием специального инструмента. При монтаже пресс-клещи обжимают предусмотренную конструкцией гильзу. Геометрию инструмента выбирают по требованиям изготовителя фитинга.

Конусное и фланцевое соединение

Конусные фитинги обеспечивают уплотнение за счёт контакта согласованных поверхностей либо с использованием специального уплотнения. Фланцевые соединения применяют там, где требуется прочное крепление магистрали к оборудованию, например к гидронасосу или гидроцилиндру.

При соединении гидравлических фитингов необходимо определить стандарт присоединительной арматуры. Внешне похожие резьбы могут иметь разные профили и способы герметизации. Ошибка приводит к повреждению посадочных поверхностей и утечкам.

Например, фитинг JIC и соединение с конусом 60° нельзя стыковать только потому, что резьбовые части визуально похожи. Угол уплотнения различается, поэтому герметичность не гарантируется.

Для более подробного выбора арматуры изучите материал «Фитинги шлангов РВД: виды, устройство и подбор».

Перед тем как соединить два фитинга, необходимо определить параметры обоих элементов. Проверяют не только размер резьбы, но и способ герметизации, давление и условия эксплуатации.

• Диаметр. Определите размер присоединительной резьбы и внутренний диаметр трубы или РВД.
• Шаг резьбы. Используйте резьбомер и штангенциркуль, а затем сверяйтесь со справочной таблицей.
• Тип уплотнения. Проверьте конус, плоский торец или канавку под уплотнительное кольцо.
• Давление. Учитывайте допустимое рабочее давление самого слабого элемента сборки.
• Материал. Оцените совместимость фитинга с рабочей жидкостью и внешней средой.
• Конструкция. Определите, нужен прямой, угловой или переходной элемент.

Если размеры или стандарт неизвестны, желательно использовать заводскую документацию либо предоставить специалисту образец старого фитинга. Подбор только по фотографии без замеров может оказаться неточным.

Перед монтажом необходимо остановить оборудование, сбросить давление в соответствии с инструкцией производителя и исключить случайный запуск системы. В гидравлике остаточное давление может сохраняться даже после выключения насоса.

Затем осматривают резьбу, конусы и уплотнительные поверхности. На деталях не должно быть трещин, забоин, стружки и следов деформации. Повреждённые уплотнительные кольца заменяют деталями нужного материала и размера.

Для сборки потребуются подходящие ключи, средства измерения, чистые салфетки и при необходимости динамометрический инструмент. Использовать неподходящий инструмент или зажимать уплотнительные поверхности в тисках нельзя.

Порядок соединения фитингов зависит от конструкции. Для стандартного разъёмного гидравлического соединения с резьбовой фиксацией применяется следующая последовательность.

1. Определите совместимость. Сверьте стандарт резьбы, размер, уплотнительные поверхности и допустимое давление.
2. Очистите детали. Удалите загрязнения с резьбы и посадочных поверхностей без повреждения покрытия.
3. Проверьте уплотнение. Установите предусмотренное конструкцией кольцо или прокладку. Не добавляйте посторонние материалы.
4. Соедините элементы вручную. Начните навинчивание без усилия и убедитесь, что резьба не идёт с перекосом.
5. Выполните затяжку. Придерживайте ответную часть ключом и затяните соединение с моментом, установленным производителем.
6. Проверьте положение. Убедитесь, что рукав не перекручен, не растянут и не касается острых кромок.
7. Проконтролируйте герметичность. Проведите проверку по регламенту оборудования до возвращения системы в эксплуатацию.

Универсального количества оборотов или момента затяжки для всех фитингов не существует. Значения зависят от стандарта, размера, материала и типа уплотнения. Сантехническую ФУМ-ленту нельзя автоматически применять на гидравлических соединениях с конусным или торцевым уплотнением.

Соединение фитинга с рукавом высокого давления отличается от обычного соединения труб. Один конец фитинга фиксируется непосредственно на рукаве, а другой предназначен для подключения к оборудованию.

Для многих гидравлических РВД используют обжимные фитинги, состоящие из штуцера и металлической муфты. Штуцер устанавливают в подготовленный рукав, после чего муфту обжимают на специализированном прессе.

Как выполняется обжим фитинга на рукаве

1. Подбирают совместимые рукав, штуцер и обжимную муфту.
2. Отрезают рукав до требуемой длины с соблюдением технологии резки.
3. Подготавливают конец рукава по инструкции изготовителя.
4. Устанавливают фитинг на заданную глубину.
5. Подбирают матрицы и параметры опрессовки.
6. Обжимают муфту и контролируют полученный размер.
7. Очищают готовую сборку и проводят предусмотренные проверки.

Нельзя обжимать любые фитинги на любых шлангах: производители задают совместимые комбинации и параметры опрессовки. Ошибка может привести к вырыванию фитинга из рукава под давлением.

Если требуется профессиональный обжим, подбор арматуры или замена повреждённого соединения, обратитесь в «РВД-Техцентр» за услугами по ремонту и изготовлению РВД. Специалисты помогут подобрать компоненты под конкретную гидросистему.

После монтажа необходимо убедиться, что соединение выдерживает предусмотренные условия работы. Проверка включает осмотр, контроль правильности сборки и испытания согласно технической документации оборудования.

При осмотре проверяют отсутствие подтеканий, смещения муфты, деформации фитингов и повреждений рукава. Для гидравлических узлов используют утверждённый порядок испытаний с соответствующим оборудованием и средствами защиты.

Важно: запрещено искать утечки гидравлической жидкости пальцами или ладонью. Струя под высоким давлением способна проникнуть под кожу и вызвать тяжёлую травму. При подозрении на утечку систему останавливают, безопасно сбрасывают давление и устраняют неисправность.

Если герметичность не обеспечена, нельзя компенсировать проблему чрезмерной затяжкой. Сначала устанавливают причину: неправильный стандарт, дефект уплотнения, повреждение поверхности или нарушение технологии сборки.

Большинство проблем появляется из-за несоответствия комплектующих или нарушения монтажа. Рассмотрим распространённые ошибки.

• Несовместимые резьбы. Детали не обеспечивают правильное сопряжение и могут повреждаться при затяжке.
• Неподходящие уплотнения. Кольцо или прокладка не соответствуют конструкции, температуре либо рабочей среде.
• Избыточная затяжка. Деформируются конус, посадочное место или резьба.
• Нарушение обжима. Муфта не удерживает рукав либо повреждает его внутренние слои.
• Загрязнение. Частицы попадают на уплотнительные поверхности и внутрь гидросистемы.
• Неправильное положение рукава. Перекручивание и чрезмерный изгиб создают дополнительную нагрузку на фитинг.

Чтобы избежать повторного ремонта, важно устранять причину неисправности, а не только её внешнее проявление. При повреждении рукава или концевой арматуры может потребоваться изготовление нового узла.
